イーサネットコンバータの製品仕様　　WLI2-TX1-AG54

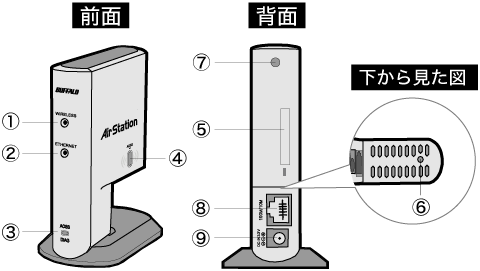

■	各部の名称とはたらき

①

WIRELESSランプ（緑）

点灯：無線LAN接続が有効時
点滅：無線LAN通信中

②

ETHERNETランプ（緑）

点灯：リンク時

③

AOSS/DIAGランプ（黄、赤）

ランプの点滅状態により、下記の状態を示します。

点滅（黄）：
AirStationとセキュリティキー交換処理を行える状態
（AOSS動作状態）

激しく点滅（黄）：
セキュリティキー交換が失敗

点灯（黄）：
セキュリティキー交換が成功し、運用中

連続点滅（赤）：
設定書き込み時およびファームウェア更新時

１回（赤）：
内蔵RAMが故障しています。

２回（赤）：
フラッシュROMが故障しています。

３回（赤）：
有線LANコントローラが故障しています。

４回（赤）：
無線LANコントローラが故障しています。

９回（赤）：
その他の異常

※ AOSS/DIAGランプは、電源投入時/設定時/
　　ファームウェア更新時も点灯・点滅（赤）します。
　　設定時とファームウェア更新時は、絶対にAC
　　アダプタをコンセントから抜かないようにして
　　ください。

※ 設定書き込み時、ファームウェア更新時以外に
　　ランプが赤点滅する場合は、一度ACアダプタを
　　コンセントから抜いて、しばらくしてから
　　再度差し込んでください。再びランプが点滅する
　　場合は、弊社修理センター宛に本製品をお送り
　　ください。

④

AOSSボタン

電源ON時に、AOSS/DIAGランプが黄色点滅する
まで（約３秒間）スイッチを押すと、AirStationと
セキュリティキー交換処理を行える状態（AOSS
動作状態）になります。

⑤

MACアドレス

本製品のMACアドレスが記載されています。

⑥

設定初期化スイッチ

電源ON時に、AOSS/DIAGランプが赤色点滅
するまで（約３秒間）スイッチを押すと、本製品が
初期化されます。

⑦

外部アンテナ用コネクタ

別売のIEEE802.11g/b用外付けアンテナを接続
します。
ふたを外してから接続します。

※ IEEE802.11a対応製品と通信する場合は、
　　電波の感度が下がるため、外付けアンテナを
　　接続しないでください。

⑧

LANポート

有線LAN接続可能なパソコン/ゲーム機/
デジタル家電/プリンタなどを接続します。

⑨

DCコネクタ

付属のACアダプタを接続します。

■	仕様一覧

無線LAN
インター
フェース部準拠規格 ARIB STD-T71（IEEE802.11a）
ARIB STD-T66（IEEE802.11b/g）
小電力データ通信システム規格

無線LAN標準プロトコル
IEEE802.11a/IEEE802.11b/IEEE802.11g

伝送方式直交周波数分割多重変調（OFDM）方式
直接拡散型スペクトラム拡散（DS-SS）方式
単信（半二重）

データ転送速度 54/48/36/24/18/12/9/6Mbps（IEEE802.11a/g）
11/5.5/2/1Mbps（IEEE802.11b）

アクセス方式インフラストラクチャモード
Wi-Fi規格アドホックモード

送信周波数範囲
（中心周波数） 5170～5230MHz（全4チャンネル）　 IEEE802.11a
2412～2472MHz（全13チャンネル）　IEEE802.11b/g
※ 基本的に携帯電話、コードレスホン、テレビ、ラジオ等とは
　　混信しませんが、これらの機器が2.4GHz帯の無線を
　　使用する場合は、混信が発生する可能性があります。

有線LAN
インター
フェース部準拠規格 IEEE802.3u（100BASE-TX）
IEEE802.3（10BASE-T）

伝送路符号化
方式 4B5B、MLT-3（100BASE-T）
マンチェスターコーディング（10BASE-T）

データ転送速度 10/100Mbps（自動認識）

データ伝送
モード半二重/全二重（自動認識）

ポート 100BASE-TX/10BASE-T
兼用ポートX 1（AUTO-MDIX）

セキュリティ WPA-PSK（TKIP/AES）
WEP（128/64bit）

消費電力最大4.2W

消費電流最大DC900mA

動作環境温度：　0～40℃　　湿度：　20～80%（結露なきこと）

外形寸法 56（W） X 120（H） X 92（D）mm

重量 130g（ACアダプタ含まず）

■	ポート仕様
	本製品に搭載されているポートの仕様です。

LANポート仕様

コネクタ形状（RJ-45型8極コネクタ）

ピン番号

信号名

信号機能

1

RD+/TD+

受信データ（+）/送信データ（+）

2

RD-/TD-

受信データ（-）/送信データ（-）

3

TD+/RD+

送信データ（+）/受信データ（+）

4

（Not Use）

未使用

5

（Not Use）

未使用

6

TD-/RD-

送信データ（-）/受信データ（-）

7

（Not Use）

未使用

8

（Not Use）

未使用

※

AUTO-MDIX機能により、送信/受信データを自動的に切り替えます。

最新の製品情報や対応機種については、カタログまたはインターネットホームページ
(buffalo.jp)を参照してください。

①	WIRELESSランプ（緑）	点灯：無線LAN接続が有効時点滅：無線LAN通信中
②	ETHERNETランプ（緑）	点灯：リンク時
③	AOSS/DIAGランプ（黄、赤）	ランプの点滅状態により、下記の状態を示します。点滅（黄）： AirStationとセキュリティキー交換処理を行える状態（AOSS動作状態）激しく点滅（黄）：セキュリティキー交換が失敗点灯（黄）：セキュリティキー交換が成功し、運用中連続点滅（赤）：設定書き込み時およびファームウェア更新時１回（赤）：内蔵RAMが故障しています。２回（赤）：フラッシュROMが故障しています。３回（赤）：有線LANコントローラが故障しています。４回（赤）：無線LANコントローラが故障しています。９回（赤）：その他の異常 ※ AOSS/DIAGランプは、電源投入時/設定時/ 　　ファームウェア更新時も点灯・点滅（赤）します。　　設定時とファームウェア更新時は、絶対にAC 　　アダプタをコンセントから抜かないようにして　　ください。 ※ 設定書き込み時、ファームウェア更新時以外に　　ランプが赤点滅する場合は、一度ACアダプタを　　コンセントから抜いて、しばらくしてから　　再度差し込んでください。再びランプが点滅する　　場合は、弊社修理センター宛に本製品をお送り　　ください。
④	AOSSボタン	電源ON時に、AOSS/DIAGランプが黄色点滅するまで（約３秒間）スイッチを押すと、AirStationとセキュリティキー交換処理を行える状態（AOSS 動作状態）になります。
⑤	MACアドレス	本製品のMACアドレスが記載されています。
⑥	設定初期化スイッチ	電源ON時に、AOSS/DIAGランプが赤色点滅するまで（約３秒間）スイッチを押すと、本製品が初期化されます。
⑦	外部アンテナ用コネクタ	別売のIEEE802.11g/b用外付けアンテナを接続します。ふたを外してから接続します。 ※ IEEE802.11a対応製品と通信する場合は、　　電波の感度が下がるため、外付けアンテナを　　接続しないでください。
⑧	LANポート	有線LAN接続可能なパソコン/ゲーム機/ デジタル家電/プリンタなどを接続します。
⑨	DCコネクタ	付属のACアダプタを接続します。

無線LAN インターフェース部	準拠規格	ARIB STD-T71（IEEE802.11a） ARIB STD-T66（IEEE802.11b/g）小電力データ通信システム規格
	準拠規格	無線LAN標準プロトコル IEEE802.11a/IEEE802.11b/IEEE802.11g
	伝送方式	直交周波数分割多重変調（OFDM）方式直接拡散型スペクトラム拡散（DS-SS）方式単信（半二重）
	データ転送速度	54/48/36/24/18/12/9/6Mbps（IEEE802.11a/g） 11/5.5/2/1Mbps（IEEE802.11b）
	アクセス方式	インフラストラクチャモード Wi-Fi規格アドホックモード
	送信周波数範囲（中心周波数）	5170～5230MHz（全4チャンネル）　 IEEE802.11a 2412～2472MHz（全13チャンネル）　IEEE802.11b/g ※ 基本的に携帯電話、コードレスホン、テレビ、ラジオ等とは　　混信しませんが、これらの機器が2.4GHz帯の無線を　　使用する場合は、混信が発生する可能性があります。
有線LAN インターフェース部	準拠規格	IEEE802.3u（100BASE-TX） IEEE802.3（10BASE-T）
	伝送路符号化方式	4B5B、MLT-3（100BASE-T）マンチェスターコーディング（10BASE-T）
	データ転送速度	10/100Mbps（自動認識）
	データ伝送モード	半二重/全二重（自動認識）
	ポート	100BASE-TX/10BASE-T 兼用ポートX 1（AUTO-MDIX）
セキュリティ		WPA-PSK（TKIP/AES） WEP（128/64bit）
消費電力		最大4.2W
消費電流		最大DC900mA
動作環境		温度：　0～40℃　　湿度：　20～80%（結露なきこと）
外形寸法		56（W） X 120（H） X 92（D）mm
重量		130g（ACアダプタ含まず）

ピン番号	信号名	信号機能
1	RD+/TD+	受信データ（+）/送信データ（+）
2	RD-/TD-	受信データ（-）/送信データ（-）
3	TD+/RD+	送信データ（+）/受信データ（+）
4	（Not Use）	未使用
5	（Not Use）	未使用
6	TD-/RD-	送信データ（-）/受信データ（-）
7	（Not Use）	未使用
8	（Not Use）	未使用
