イーサネットコンバータの製品仕様　　WLI-TX4-G54HP



■

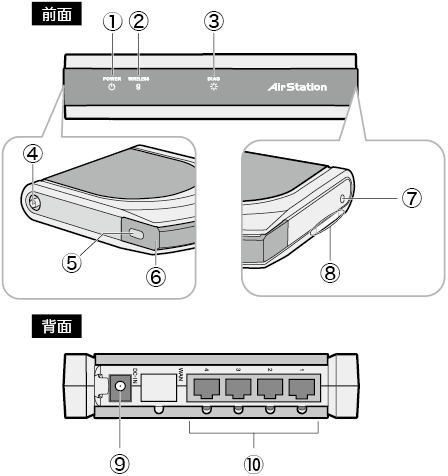

各部の名称とはたらき

①
POWERランプ（緑）
点灯：リンク時
点滅：通信時
②
WIRELESSランプ（緑）
点灯：無線LAN接続が有効時
点滅：無線LAN通信中
③
DIAGランプ（赤）
ランプの点滅状態により、下記の状態を示します。

連続点滅※1：
設定書き込み時およびファームウェア更新時

３回点滅※2：
有線LANコントローラが故障しています。

４回点滅※2：
無線LANコントローラが故障しています。

※1　ファームウェア更新中と設定保存中は、絶対に
　　　ACアダプタをコンセントから抜かないでください。

※2　一度、ACアダプタをコンセントから抜いて、
　　　しばらくしてから再度差し込んでください。
　　　再びランプが点滅している場合は、弊社修理
　　　センター宛に本製品をお送りください。
④
アンテナコネクタ
付属のアンテナを接続します。
⑤
AOSSボタン
電源ON時に、AOSSランプが橙色点滅する
まで（約３秒間）スイッチを押すと、AirStationと
セキュリティキー交換処理を行える状態（AOSS
動作状態）になります。
⑥
AOSSランプ（橙）
点灯：
セキュリティキー交換が成功し、運用中（AOSS成功）

2回点滅：
AirStationとセキュリティキー交換処理を行える状態
（AOSS動作状態）

点滅：
セキュリティキー交換処理に失敗（AOSS失敗）
⑦
設定初期化スイッチ
電源を入れた状態で、前面パネルにある
DIAGランプが赤色点灯するまで（約３秒間）
スイッチを押し続けると、設定が初期化されます。
⑧
MACアドレス
本製品のMACアドレスが記載されています。
⑨
DCコネクタ
付属のACアダプタを接続します。
⑩
LANポート

ETHERNETランプ（緑）
有線LAN接続可能なパソコン/ゲーム機/
デジタル家電/プリンタなどを接続します。

点灯：リンク時
点滅：通信時




■
仕様一覧
無線LAN
インター
フェース部		 準拠規格 ARIB STD-T66（IEEE802.11b/g）
小電力データ通信システム規格
無線LAN標準プロトコル
IEEE802.11b/IEEE802.11g
伝送方式 直交周波数分割多重変調（OFDM）方式
直接拡散型スペクトラム拡散（DS-SS）方式
単信（半二重）
データ転送速度 54/48/36/24/18/12/9/6Mbps（IEEE802.11g）
11/5.5/2/1Mbps（IEEE802.11b）
アクセス方式 インフラストラクチャモード
Wi-Fi規格アドホックモード
送信周波数範囲
（中心周波数）		 2412～2472MHz（全13チャンネル）
※ 基本的に携帯電話、コードレスホン、テレビ、ラジオ等とは
　　混信しませんが、これらの機器が2.4GHz帯の無線を
　　使用する場合は、混信が発生する可能性があります。
有線LAN
インター
フェース部		 準拠規格 IEEE802.3u（100BASE-TX）
IEEE802.3（10BASE-T）
伝送路符号化
方式		 4B5B、MLT-3（100BASE-T）
マンチェスターコーディング（10BASE-T）
データ転送速度 10/100Mbps（自動認識）
データ伝送
モード		 半二重/全二重（自動認識）
ポート 100BASE-TX/10BASE-T
兼用ポートX 4（AUTO-MDIX）
セキュリティ WPA-PSK（TKIP/AES）
WEP（128/64bit）
消費電力 最大4.2W
消費電流 最大DC840mA
動作環境 温度：　0～40℃　　湿度：　10～85%（結露なきこと）
外形寸法 28（W） X 130（H） X 144（D）mm
重量 240g（ACアダプタ、付属アンテナ含まず）




■
ポート仕様
本製品に搭載されているポートの仕様です。
LANポート仕様
コネクタ形状（RJ-45型8極コネクタ）

ピン番号
信号名
信号機能
1
RD+/TD+
受信データ（+）/送信データ（+）
2
RD-/TD-
受信データ（-）/送信データ（-）
3
TD+/RD+
送信データ（+）/受信データ（+）
4
（Not Use）
未使用
5
（Not Use）
未使用
6
TD-/RD-
送信データ（-）/受信データ（-）
7
（Not Use）
未使用
8
（Not Use）
未使用

※
AUTO-MDIX機能により、送信/受信データを自動的に切り替えます。



最新の製品情報や対応機種については、カタログまたはインターネットホームページ
(buffalo.jp)を参照してください。
