リピータの製品仕様　　WRP-AMG54

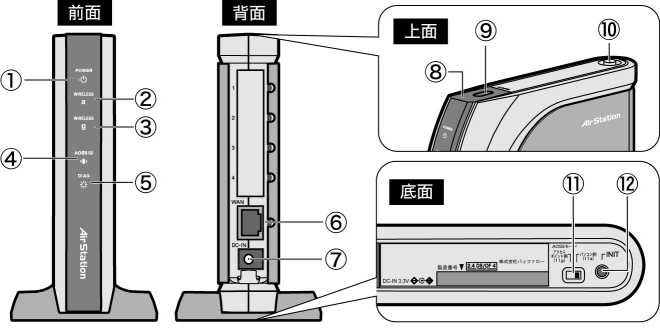

■	各部の名称とはたらき

①

POWERランプ（緑）

点灯：ACアダプタ接続時
消灯：ACアダプタ未接続時

②

WIRELESS aランプ（緑）

パソコン側（IEEE802.11a［5.2GHz］）の無線の状態を示します。
点灯：無線LAN動作時
点滅：無線LAN通信時

③

WIRELESS gランプ（緑）

アクセスポイント側（IEEE802.11g［2.4GHz］）の無線の状態を示します。
点灯：無線LAN動作時
点滅：無線LAN通信時

④

AOSS(g)ランプ（橙）

AirStation（親機）とのAOSS動作を示します。

点灯（橙）：
セキュリティキー交換処理に成功（AOSS成功）

２回点滅（橙）：
セキュリティキー交換処理を行える状態（AOSS待機中）

点滅（橙）：
セキュリティキー交換に失敗（AOSS失敗）
AOSS設定完了後にAirStation（親機）と通信できなくなった場合も点滅します。

⑤

DIAGランプ（赤）

ランプの点滅状態により、下記の状態を示します。

２回点滅（赤）※1：
フラッシュメモリの読み書きができません。

３回点滅（赤）※1：
有線LANコントローラが故障しています。

４回点滅（赤）※1：
無線LANコントローラが故障しています。

５回点滅（赤）：
DHCPサーバから自動取得したリピータのIPアドレスと、設定用ポートのIPアドレスが同一のネットワークアドレスになったため通信できません。設定用ポートのIPアドレスを変更してください。

連続点滅（赤）※2：
設定書き込み時およびファームウェア更新時

※1 一度ACアダプタをコンセントから抜いて、しばらくしてから再度
　　　差し込んでください。再びランプが点滅している場合は、弊社
　　　修理センター宛に本製品をお送りください。

※2 ファームウェア更新中と設定保存中は、絶対にACアダプタを
　　　コンセントから抜かないでください。

⑥

設定用ポート／ランプ

設定用パソコンを接続します。
点灯：リンク時
点滅：通信時

⑦

DCコネクタ

付属のACアダプタを接続します。

⑧

AOSSランプ（橙）

パソコンとのAOSS動作を示します。

点灯（橙）：
セキュリティキー交換処理に成功（AOSS成功）

２回点滅（橙）：
セキュリティキー交換処理を行える状態（AOSS待機中）

点滅（橙）：
セキュリティキー交換に失敗（AOSS失敗）

⑨

AOSSボタン

電源ON時に、AOSSランプが橙色点滅するまで（約３秒間）スイッチを押すと、AirStationや無線アダプタとセキュリティキー交換処理を行える状態（AOSS動作状態）になります。
点滅するAOSSランプは、AOSSモード切替スイッチの設定により変わります。
アクセスポイント側(11g)のとき
リピータの前面パネルにあるAOSSランプが点滅します。
パソコン側(11a)のとき
リピータの上面にあるAOSSランプが点滅します。

⑩

アンテナコネクタ

付属のアンテナを接続します。

⑪

AOSSモード切替スイッチ

AOSSをアクセスポイント側の無線でおこなうか、パソコン側の無線でおこなうかを切り替えます。
アクセスポイント側(11g)のとき
アクセスポイントとAOSSをおこなうときに切り替えます。
パソコン側(11a)のとき
パソコンとAOSSをおこなうときに切り替えます。

⑫

設定初期化スイッチ

電源ON時に、DIAGランプが赤色点滅するまで（約３秒間）スイッチを押すと、本製品の設定が初期化されます。

■	仕様一覧

無線LAN
インター
フェース部準拠規格 ARIB STD-T71（IEEE802.11a）
ARIB STD-T66（IEEE802.11b/g）
小電力データ通信システム規格

無線LAN標準プロトコル
IEEE802.11a/IEEE802.11b/IEEE802.11g

伝送方式直交周波数分割多重変調（OFDM）方式
直接拡散型スペクトラム拡散（DS-SS）方式
単信（半二重）

データ転送速度 6/9/12/18/24/36/48/54Mbps（IEEE802.11a）
1/2/5.5/6/9/11/12/18/24/36/48/54Mbps（IEEE802.11g）
11/5.5/2/1Mbps（IEEE802.11b）

アクセス方式インフラストラクチャモード

送信周波数範囲
（中心周波数） IEEE802.11a
5180～5320MHz（36/40/44/48/52/56/60/64チャンネル）
IEEE802.11b/g
2412～2472MHz（1～13チャンネル）
※ 基本的に携帯電話、コードレスホン、テレビ、ラジオ等とは混信しませんが、
　　これらの機器が2.4GHz帯の無線を使用する場合は、混信が発生する
　　可能性があります。

有線LAN
インター
フェース部準拠規格 IEEE802.3u（100BASE-TX）
IEEE802.3（10BASE-T）

伝送路符号化
方式 4B5B、MLT-3（100BASE-TX）
マンチェスターコーディング（10BASE-T）

データ転送速度 10/100Mbps（自動認識）

データ伝送
モード半二重/全二重（自動認識）

ポート 100BASE-TX/10BASE-T
兼用ポートX 1（AUTO-MDIX）

セキュリティ アクセスポイント側（11g）/パソコン側（11a）共通
AOSS、WPA-PSK（TKIP/AES）、WEP（128/64bit）、
設定画面パスワード、無線送信出力制限
パソコン側（11a）
プライバシーセパレータ、ANY接続拒否／SSIDステルス機能、
MACアドレス登録機能

消費電力最大4.5W

消費電流最大DC1.7A

動作環境温度：　0～40℃　　湿度：　20～85%（結露なきこと）

外形寸法 28（W） X 130（H） X 144（D）mm

重量 230g（アンテナ、スタンド、ACアダプタ含まず）

■	ポート仕様
	本製品に搭載されているポートの仕様です。

設定用ポート仕様

コネクタ形状（RJ-45型8極コネクタ）

ピン番号

信号名

信号機能

1

RD+/TD+

受信データ（+）/送信データ（+）

2

RD-/TD-

受信データ（-）/送信データ（-）

3

TD+/RD+

送信データ（+）/受信データ（+）

4

（Not Use）

未使用

5

（Not Use）

未使用

6

TD-/RD-

送信データ（-）/受信データ（-）

7

（Not Use）

未使用

8

（Not Use）

未使用

※

AUTO-MDIX機能により、送信/受信データを自動的に切り替えます。

最新の製品情報や対応機種については、カタログまたはインターネットホームページ
(buffalo.jp)を参照してください。

①	POWERランプ（緑）	点灯：ACアダプタ接続時消灯：ACアダプタ未接続時
②	WIRELESS aランプ（緑）	パソコン側（IEEE802.11a［5.2GHz］）の無線の状態を示します。点灯：無線LAN動作時点滅：無線LAN通信時
③	WIRELESS gランプ（緑）	アクセスポイント側（IEEE802.11g［2.4GHz］）の無線の状態を示します。点灯：無線LAN動作時点滅：無線LAN通信時
④	AOSS(g)ランプ（橙）	AirStation（親機）とのAOSS動作を示します。点灯（橙）：セキュリティキー交換処理に成功（AOSS成功）２回点滅（橙）：セキュリティキー交換処理を行える状態（AOSS待機中）点滅（橙）：セキュリティキー交換に失敗（AOSS失敗） AOSS設定完了後にAirStation（親機）と通信できなくなった場合も点滅します。
⑤	DIAGランプ（赤）	ランプの点滅状態により、下記の状態を示します。２回点滅（赤）※1：フラッシュメモリの読み書きができません。３回点滅（赤）※1：有線LANコントローラが故障しています。４回点滅（赤）※1：無線LANコントローラが故障しています。５回点滅（赤）： DHCPサーバから自動取得したリピータのIPアドレスと、設定用ポートのIPアドレスが同一のネットワークアドレスになったため通信できません。設定用ポートのIPアドレスを変更してください。連続点滅（赤）※2：設定書き込み時およびファームウェア更新時 ※1 一度ACアダプタをコンセントから抜いて、しばらくしてから再度　　　差し込んでください。再びランプが点滅している場合は、弊社　　　修理センター宛に本製品をお送りください。 ※2 ファームウェア更新中と設定保存中は、絶対にACアダプタを　　　コンセントから抜かないでください。
⑥	設定用ポート／ランプ	設定用パソコンを接続します。点灯：リンク時点滅：通信時
⑦	DCコネクタ	付属のACアダプタを接続します。
⑧	AOSSランプ（橙）	パソコンとのAOSS動作を示します。点灯（橙）：セキュリティキー交換処理に成功（AOSS成功）２回点滅（橙）：セキュリティキー交換処理を行える状態（AOSS待機中）点滅（橙）：セキュリティキー交換に失敗（AOSS失敗）
⑨	AOSSボタン	電源ON時に、AOSSランプが橙色点滅するまで（約３秒間）スイッチを押すと、AirStationや無線アダプタとセキュリティキー交換処理を行える状態（AOSS動作状態）になります。点滅するAOSSランプは、AOSSモード切替スイッチの設定により変わります。アクセスポイント側(11g)のときリピータの前面パネルにあるAOSSランプが点滅します。パソコン側(11a)のときリピータの上面にあるAOSSランプが点滅します。
⑩	アンテナコネクタ	付属のアンテナを接続します。
⑪	AOSSモード切替スイッチ	AOSSをアクセスポイント側の無線でおこなうか、パソコン側の無線でおこなうかを切り替えます。アクセスポイント側(11g)のときアクセスポイントとAOSSをおこなうときに切り替えます。パソコン側(11a)のときパソコンとAOSSをおこなうときに切り替えます。
⑫	設定初期化スイッチ	電源ON時に、DIAGランプが赤色点滅するまで（約３秒間）スイッチを押すと、本製品の設定が初期化されます。

無線LAN インターフェース部	準拠規格	ARIB STD-T71（IEEE802.11a） ARIB STD-T66（IEEE802.11b/g）小電力データ通信システム規格
	準拠規格	無線LAN標準プロトコル IEEE802.11a/IEEE802.11b/IEEE802.11g
	伝送方式	直交周波数分割多重変調（OFDM）方式直接拡散型スペクトラム拡散（DS-SS）方式単信（半二重）
	データ転送速度	6/9/12/18/24/36/48/54Mbps（IEEE802.11a） 1/2/5.5/6/9/11/12/18/24/36/48/54Mbps（IEEE802.11g） 11/5.5/2/1Mbps（IEEE802.11b）
	アクセス方式	インフラストラクチャモード
	送信周波数範囲（中心周波数）	IEEE802.11a 5180～5320MHz（36/40/44/48/52/56/60/64チャンネル） IEEE802.11b/g 2412～2472MHz（1～13チャンネル） ※ 基本的に携帯電話、コードレスホン、テレビ、ラジオ等とは混信しませんが、　　これらの機器が2.4GHz帯の無線を使用する場合は、混信が発生する　　可能性があります。
有線LAN インターフェース部	準拠規格	IEEE802.3u（100BASE-TX） IEEE802.3（10BASE-T）
	伝送路符号化方式	4B5B、MLT-3（100BASE-TX）マンチェスターコーディング（10BASE-T）
	データ転送速度	10/100Mbps（自動認識）
	データ伝送モード	半二重/全二重（自動認識）
	ポート	100BASE-TX/10BASE-T 兼用ポートX 1（AUTO-MDIX）
セキュリティ		アクセスポイント側（11g）/パソコン側（11a）共通 AOSS、WPA-PSK（TKIP/AES）、WEP（128/64bit）、設定画面パスワード、無線送信出力制限パソコン側（11a）プライバシーセパレータ、ANY接続拒否／SSIDステルス機能、 MACアドレス登録機能
消費電力		最大4.5W
消費電流		最大DC1.7A
動作環境		温度：　0～40℃　　湿度：　20～85%（結露なきこと）
外形寸法		28（W） X 130（H） X 144（D）mm
重量		230g（アンテナ、スタンド、ACアダプタ含まず）

ピン番号	信号名	信号機能
1	RD+/TD+	受信データ（+）/送信データ（+）
2	RD-/TD-	受信データ（-）/送信データ（-）
3	TD+/RD+	送信データ（+）/受信データ（+）
4	（Not Use）	未使用
5	（Not Use）	未使用
6	TD-/RD-	送信データ（-）/受信データ（-）
7	（Not Use）	未使用
8	（Not Use）	未使用
