10BASE ハブの基礎知識 (ハブ同士のつなぎ方、10BASE2/T/5の違い、ケーブルの延長)
１．LAN は、つなぎ方によってセグメント当たりの距離が決まっています。 LAN のつなぎ方には、世界標準の規格があります。IEEE（アイトリプルイー）802.3と いう規格です。弊社の商品は、この規格に準拠して作られています。 メルコで提供しているLAN のつなぎ方には、大きく分けて２種類あります。 ケーブル（ツイストペアケーブル）を各パソコンから出して、HUB （集線装置）につな ぐ方法を、10BASE-T といいます。10BASE-T ではHUB を中心にして、取り囲むようにパソ コンを配置します。このような配線方法を、スター型といいます。 ケーブル（同軸ケーブル）でLAN ボードを直列につないでいく方法を、10BASE2 といい ます。１本の基幹に全てのパソコンがつながっている形になるので、このような配線方法 をバス型といいます。
距離 (1セグメント) |
セグメントの単位 |
最大ノード数 |
価格 |
配線 |
備考 | |
10BASE2 |
185m |
ターミネータ間隔 |
30/セグメント |
安い |
簡単 |
どこかで断線が起こるとネットワーク全体がダウンする可能性有り |
10BASE-T |
100m |
1ケーブル長 |
|
やや安い |
簡単 |
どこかで断線してもネットワーク全体に影響しない |
10BASE5 |
500m |
ターミネータ間隔 |
100/セグメント |
やや高い |
複雑/業者が必要 |
ケーブルがしっかりしているので信頼性は高い |
●IEEE 802.3 米国電気電子学会の８０２分科会が規定した、LAN のハード的な機構や、ソフト的なアクセス方法に関する取り決め。 |
●ツイストペアケーブル 導線をねじってあるケーブル。より対線ともいう。10BASE-T で採用するのは、８芯のツイストペアケーブルで、モジュラージャック（ＲＪ４５）がついている。通常はストレートケーブル。 |
●同軸ケーブル中 央に導線を通し、周囲を絶縁体などで保護したケーブル。10BASE2 で採用する同軸ケーブルは、直径約 5mm。 |

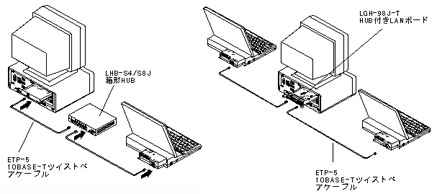

３台以上のパソコンをスター型につなぐなら スター型の配置の中心にデスクトップパソコンを配置できないときは、箱型のHUB を用 意すると良いでしょう。中心に箱型のHUB (LHB-S4/S8J)を配置します。HUB には８本の 10BASE-T ケーブルがつながりますから、箱型のHUB を中心に４台または８台のパソコン が配置できます。メルコからHUB 付きのLAN ボードが発売されています。これを１枚用意してPC-9800 シリーズのデスクトップ型パソコンの外部拡張スロットに取り付けます。そしてこのパソ コンを、LAN の中心に配置します。 HUB 付きLAN ボードには、８本の10BASE-T のポートがついています。残りのパソコン に、10BASE-T 用のLAN ボードと、同じ数のツイストペアケーブル（ストレート）を用意 します。この方法で、９台までのパソコンがスター型につながります。 パソコンをバス型につなぐなら
２．HUB やリピータやバレルコネクタを利用して、距離を延ばしていくことが できます。 ◇バレルコネクタ（10BASE2 専用）について 185m 内で、単純にケーブルを中継ぎしたい時にお使い下さい。 １本20m のケーブルを４本、３つのバレルコネクタでつなげば、80m のケーブルと同じ になります。●10BASE-T と10BASE2 は、イーサネットの接続法式の規格を表します。 外観的には、10BASE2 は同軸ケーブルを使い10BASE-T はツイストペアケーブルという電 話線に似たケーブルを使います。 10BASE5 はイエローケーブルと呼ばれている太いケーブルで10BASE 2/-T ケーブルはそれ より細いケーブルです
10BASE-T |
10BASE2 |
●ケーブルの配線や扱いが自由で簡単。 ●接続にハブが必要。 ●ケーブルを抜いてもネットワーク全体に影響しない。NOTEの活用に最適。 |
●連続した一本の延長戦なので､配線の自由度が低い。 ●接続にハブが不要。 ●どこかで断線が起こるとネットワーク全体がダウンする。 |
●10BASE-T ケーブルを使った、ハブのカスケード接続について ハブのカスケードは最大４台まで可能 LHB-S4/S8､LGH-98使用時のカスケード接続例
※カスケードポート使用時（カスケードポート数は各製品により異なります。） −規格（製品仕様）上接続不可 （注）クロスケーブルをご使用になるとき ●10BASEの場合、クロス-ストレート変換コネクタ（ETP-XM等）を使用することは できますが、100BASEの場合ご使用できません。（カテゴリ３相当になるため） ●パソコン同士を接続するとき ２台のWindows95搭載パソコンをLANカード/LANボードで接続する場合、クロス ケーブルで直接接続せずに、LANカード/LANボードを必ずハブに接続して使用して ください。（推奨）
| 通信速度 | 区間 | UTPケーブルの 種類 |
最大距離 | UTPケーブルの カテゴリー | 10BASE-T |
|---|---|---|---|---|
| ハブ−ノード (通常ポート)(通常ポート) |
ストレート | 100m | 3,4,5 | |
| ハブ−ハブ (通常ポート)(通常ポート) |
クロス | 100m | 3,4,5 | |
| ハブ−ハブ (カスケードポート)(通常ポート) |
ストレート | 100m | 3,4,5 | |
| ハブ−ハブ (カスケードポート)(カスケードポート) |
クロス | 100m | 3,4,5 | 100BASE-TX |
| ハブ−ノード (通常ポート)(通常ポート) |
ストレート | 100m | 5 | |
| ハブ−ハブ (通常ポート)(通常ポート) |
クロス | 100m | 5 | |
| ハブ−ハブ (カスケードポート)(通常ポート) |
ストレート | 100m | 5 | |
| ハブ−ハブ (カスケードポート)(カスケードポート) |
クロス | 100m | 5 | |
| カスケード接続時ノード間 (ノード〜ハブ〜ハブ〜ノード間の 距離合計) |
− | 205m | 5 |
●カテゴリー5UPケーブル「ETP-M」シリーズ
| 型番 | 仕様 | 長さ | カラー | 価格 | 従来価格 |
| ETP-3M | ストレート | 3m | クリーム | \1,200 | New |
| ETP-5M | ストレート | 5m | クリーム | \1,400 | \2,300 |
| ETP-10M | ストレート | 10m | クリーム | \1,800 | \2,800 |
| ETP-20M | ストレート | 20m | クリーム | \2,600 | \3,800 |
| ETP-50M | ストレート | 50m | クリーム | \4,800 | \6,800 |
| ETP-SM | ストレート | 15cm | クリーム | \980 | New |
| ETP-XM | クロス | 15cm延長コネクタ付 | ブラック | \980 | New |
| ETP-10XM | クロス | 10m | ブラック | \1,800 | \2,800 |
| 10BASE-2 | ||
| 型番 | 用途 | 価格 |
| ET2-2 | 10BASE-2ケーブル(2m) | \2,200 |
| ET2-5 | 10BASE-2ケーブル(5m) | \2,800 |
| ET2-10 | 10BASE-2ケーブル(10m) | \3,800 |
| ET2-20 | 10BASE-2ケーブル(20m) | \5,800 |
| ET2-BC | 10BASE-2用コネクタ(延長用) | \1,000 |
| ET2-CN1 | 10BASE-2用コネクタパック(T型コネクタ２、バレルコネクタ２、ターミネータ１、アース付ターミネータ１) | \3,000 |
| ET2-CN2 | 10BASE-2用ターミネータパック (ターミネータ１、アース付ターミネータ１) |
\1,500 |
| ET2-LC | 10BASE-2用 L型コネクタ | \1,000 |
| ET2-FC | 10BASE-2用 F型コネクタ | \1,200 |
| ET2-YC | 10BASE-2用 Y型コネクタ | \1,200 |
| ET2-YS | 10BASE-2用 直折Y型コネクタ | \1,200 |
■仕様
規格
LHB-S4J
LHB-S8J
LHB-L5
LGH-98J-T
IEEE802.3（イーサネット）準拠
接続コネクタ
10BASE-T:4ポート
10BASE-2:1ポート
10BASE-Tと10BASE-2のシステムの混在が可能10BASE-T:8ポート、
10BASE5/2:各1ポート（スイッチによる切換え）
10BASE-Tと2、Tと5のシステムの混在が可能10BASE-T:5ポート
(内1ポートはカスケードポートとして切換え可能）10BASE-T8
（RJ-45モジュラージャック）
内部1ポート
消費電流もしくは電力
4W(TYP)
5W(10BASE2 使用時)6W(10BASE5 使用時の最大値)
2W(最大)
280mA
電源
電源ケーブル2m
AC100V電源ケーブル2m
AC100VACアダプタ 7.5V
400mAACアダプタ
（DC9V,外+/内-)
ACアダプタ未装着時はパソコン内蔵電源
サイズ
190(W)×29(H)×123(D)mm
190(W)×29(H)×123(D)mm
103(W)×26(H)×81(D)mm
PC-98外部拡張スロット標準サイズ
温度範囲
動作時：0〜50℃（温度勾配10℃/h）
保存時：-10〜55℃0〜55℃
動作時：0〜50℃（温度勾配10℃/h）
保存時：-10〜55℃
湿度範囲
動作時：20〜80%（結露しないこと）
保存時：20〜80%（結露しないこと）10〜85%（結露しないこと）
動作時：20〜80%（結露しないこと）
保存時：20〜80%（結露しないこと）
